اندازه گیری دقیق ابعادی Accurate Metrology

اندازه گیری دقیق ابعادی

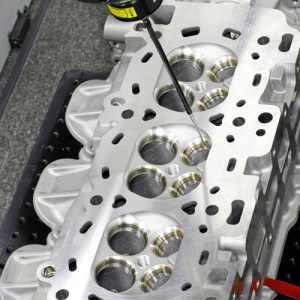

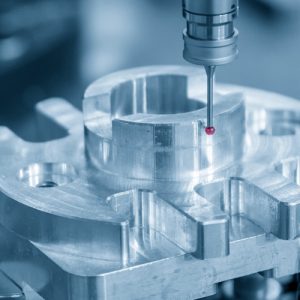

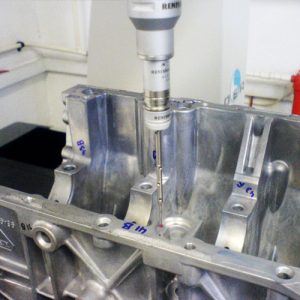

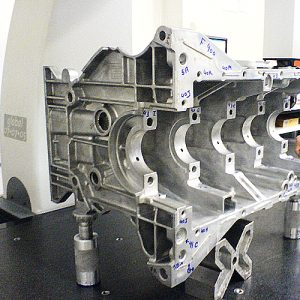

Geometrical Measurement by CMM

اندازه‌ گیری دقیق ابعادی با CMM

• مدل: DEA – Classic
• ابعاد میز:
  • طول قطعه 700 میلیمتر
  • عرض قطعه 700 میلیمتر
  • ارتفاع قطعه 500 میلیمتر
• صحت: 2.5 + L/300 میکرون

Precision Measurement by VMM

اندازه گیری دقیق ابعادی با VMM

• مدل: CARMAR 3020D
• ابعاد میز:
  • عرض 200 میلیمتر
  • طول 300 میلیمتر
• صحت 3+L/75 میکرون

Roughness tester

زبری سنجی

• مدل: Taylor Hobson

                   Surtronic25

• صحت 2 درصد عدد خروجی

Gears Measurement by GMM

اندازه گیری دقیق چرخدنده ها با GMM

• مدل: P40
• حداکثر قطر قطعه: 400 م.م.
• صحت 1.8 + L/450 میکرون
• تعیین کلاس دنده
• تهیه گراف‌های چرخدنده
• اندازه‌گیری لنگی دنده

Gears Measurement by CMM

اندازه گیری دقیق چرخدنده ها با CMM

• حداکثر قطر قطعه: 700 م.م.
• اندازه‌گیری پارامترهای هندسی دنده
• تعیین کلاس دنده
• تهیه گراف‌های چرخدنده
• اندازه‌گیری لنگی دنده

Comparison of parts with CAD model

مقایسه قطعات با فایل CAD

مقایسه گیج، فیکسچر و قطعه با مدل سه بعدی و ارائه گزارش تصویری سه بعدی جهت بررسی دقیق تر.
